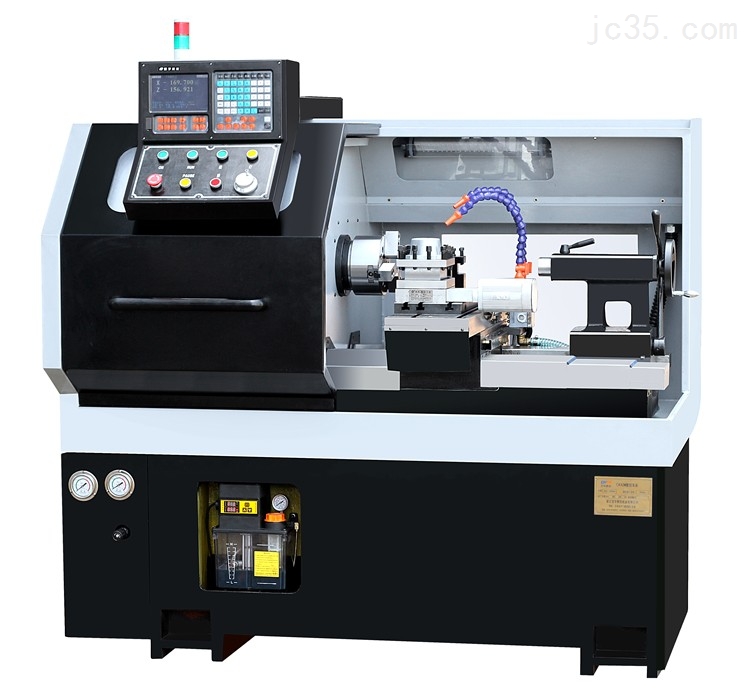

高速CNC排刀式车床

更新日期:2024-07-12

访问次数:4436

简要描述:

CK-42W高速CNC排刀式车床是宝宇数控自主设计开发生产的高档数控车床,产品结构经多年优化与改良、用途广泛、功能齐全、性能优良、具备高刚性、高效益、高精度等特点。

详细介绍

CK-42W高速CNC排刀式车床是宝宇数控自主设计开发生产的高档数控车床,产品结构经多年优化与改良、用途广泛、功能齐全、性能优良、具备高刚性、高效益、高精度等特点。主要应用于汽车配件、水暖阀门、模具等行业。也适合批量加工形状复杂、尺寸繁多、精度要求高的轴类、盘类等零件,能自动完成内外圆、沟槽、锥面、球面、各种公、英制螺纹等回转体的切削加工。


CK-42W高速CNC排刀式车床主要特点:
1、铸件均采用树脂砂铸造,经人工时效处理、稳定性好、强度高、精度保持性好。
2、床身加宽处理,丝杆安装在床身内部,有效提高了机床的稳定性,丝杆导轨全封闭防护处理。
3、导轨采用耐磨铸铁,经超音频zui火处理,拖板导轨面采用贴塑工艺,耐磨性能好,能长期稳定的保证加工精度。
4、油浴式丝杆冷却系统,高稳定性的保障排刀,刀架结构的组合,适合各种切削要求,快速移动20M/MIN,精度级加工效益。
可选配装置:
尾座结构
液压卡盘
四工位电动刀架


CK-42W技术参数:

规格项目 CK42W 规格项目 CK42W

zui大旋转直径

?400mm

数控系统型号

YZ-120

zui大加工直径(D)

?168mm

zui大编程尺寸

±9999.999mm

zui大加工长度(L)

300mm

进给轴电机功率

1.0KW

zui大棒材直径

?42mm

切削油用电机功率

0.12KW

主轴通孔

?43mm

总输入功率

7.5KVA

主轴转速

50--3000转/分

电源额定频率

50HZ

主轴电机功率

4kW

电源额定电压

3相交流电,380V

油压夹头规格

5"

主轴中心离地面高度

1040mm

油压马达功率

1.5KW

输入压缩空气气压

油压压力

弹簧夹(3.0MPa)

滑轨形式

轨硬



三爪卡盘(1.5MPa)

刀数

4(电动刀架)+排刀式

快进速度

15000mm/min(X轴)

尾轴管锥度

莫氏4#



20000mm/min(Z轴)

尾座行程

100mm

zui小设定单位

0.001mm

X轴行程

250mm(直径量500mm)

zui小移动单位

0.0005mm(X轴)

Z轴行程

300mm



0.001mm(Y,Z轴)

机床尺寸(长*宽*高)

1750*1250*1600mm

切削速度

1--4000mm/min

重量

1600kg


CK-42W加工样品:
