走心式数控车床

CK1120走心式数控车床三轴均采用直线滚动导轨，由绝对值伺服电机驱动，直线式排刀结构具有快速换刀的特点，数控系统功能完善，操控简易。根据零件加工需要，可选配侧面动力头，实现钻孔、铣削自动化生产。

1、刀具数量多，刀具交换快速。
2、能加工超细长的各种零件。
3、动力头满足车削、铣削复合化加工的需求。
4、合理布局，外型小巧占地面积少。

5、精选优质树脂砂，底座床身整体铸造，严格时效处理，具有高刚性，优良的减震性能和强韧性，可确保机器的稳定性。
6、独特的无导套设计可以使走心机的通病，尾料长度在120mm~180mm左右，而使用无导套设计之后，可以使尾料和走刀机的尾料长度相当。由于可以不使用导套进行加工，走心机由于材料弯曲出现的工件外径椭圆现象得到极大的改善，使本机的真圆度与走刀机相当，降低了对原材料的要求。
7、根据生产的需求也可以使用固定导套和活动导套。

CK1120走心式数控车床技术参数：

机床型号					CK1120
机床参数						机床配置
电源	电源额定电压	三相交流380V	排刀系统	排刀式	共12把	名称	型号/规格	厂家
	电源额定频率	50HZ		车削刀具	9把	系统	BYSK150系统	自制
	总输入功率	4.75kw		刀具尺寸	12*12mm	主轴电机	2KW伺服电机	台达
数控系统	BYSK	YZ150		正面钻孔	3把	X轴电机	750w绝对值伺服电机	安川
	zui小设定单位	0.001mm		钻孔轴尺寸	ER11/20mm	Y轴电机	750w绝对值伺服电机	安川
	X轴脉冲当量	0.0005mm	冷却系统	切削油用电机功率	0.09kw	Z轴电机	750w绝对值伺服电机	安川
	Y轴脉冲当量	0.001mm		冷却箱容量	150L	X轴丝杆	240*2006	跃尔/THK
	Z轴脉冲当量	0.001mm	润滑系统	马达功率	25w	Y轴丝杆	330*2006	跃尔/THK
	zui大编程尺寸	±9999.999		容量	1.5L	Z轴丝杆	523*2006	跃尔/THK
	切削速度	1--4000mm/min	气动系统	输入压缩空气气压	0.4--0.6Mpa	X轴导轨	HGH20	上银/银泰/THK
	X轴快速进给速度	18000mm/min				Y轴导轨	HGH20	上银/银泰/THK
	Y轴快速进给速度	18000mm/min				Z轴导轨	HGW25	上银/银泰/THK

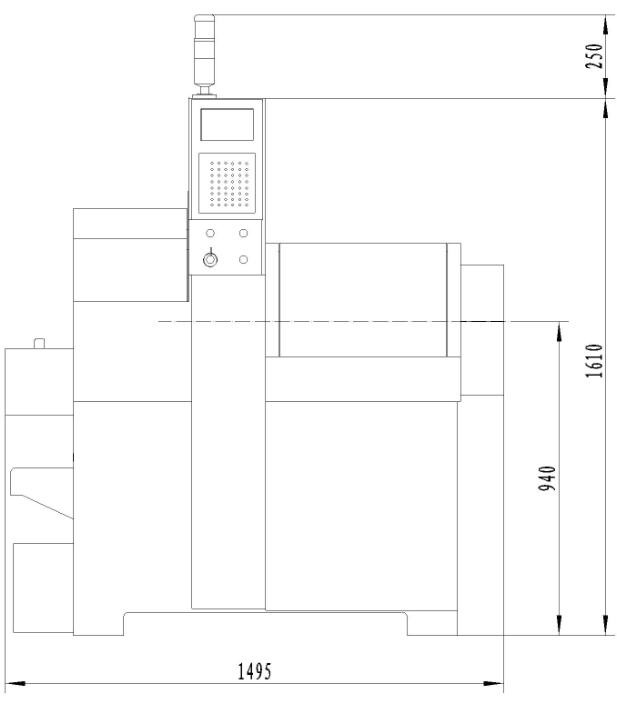

	Z轴快速进给速度	18000mm/min	机床尺寸	长*宽*高	1495*1010*1860
主轴	zui大棒料直径	Φ20mm		机床重量
	主轴通孔直径	Φ21mm	可选配置
	主轴中心离地面高度	980mm	旋转中心架
	主轴转速	0-4000r/min	侧铣动力头
	主轴马达功率	2kw
行程	X轴行程	80mm（直径量）
	Y轴行程	150mm
	Z轴行程	250mm
	X轴伺服马达功率	0.75kw
	Y轴伺服马达功率	0.75kw
	Z轴伺服马达功率	0.75kw
	滑轨形式	直线导轨

CK1120加工样品：
