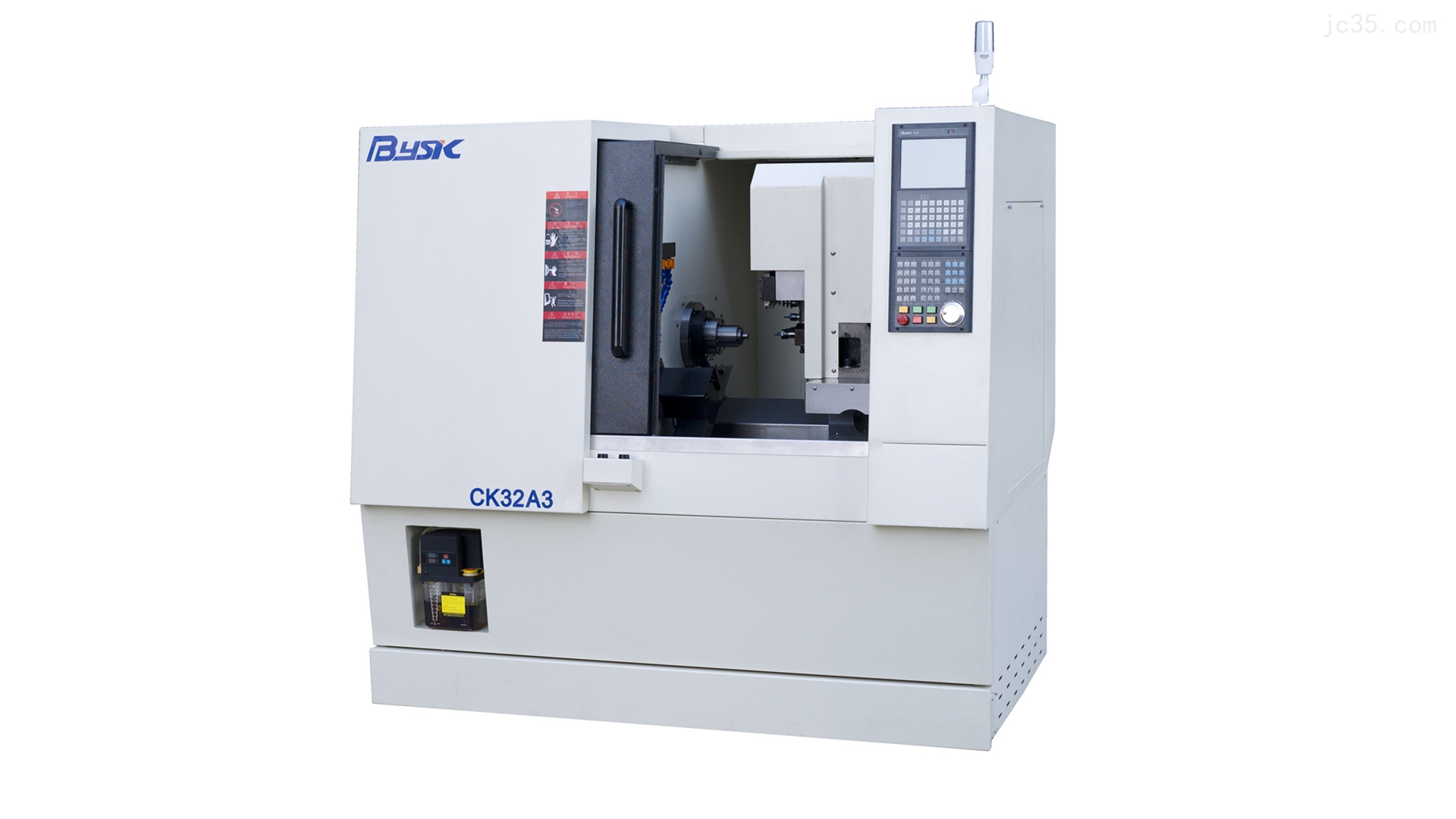

平床身数控排刀车床

更新日期:2024-04-16

访问次数:12910

简要描述:

CK32A3平床身数控排刀车床,在其基础上可根据零件不同的生产需求。选择配置成车铣复合车床和双主轴数控排刀车床,其结构形式是在拖板上增加一个Y轴及侧铣动力刀头或端面动力头,可满足车削、铣削复合化加工需求。另可在小拖板上增加一个副主轴,并在机床主轴箱侧面固定一个Y轴、副轴刀座及切断刀座,可实现工序的自动交换及二道工序加工,配备自动送料机更可以实现全自动加工。

详细介绍

CK32A3平床身数控排刀车床,在其基础上可根据零件不同的生产需求。选择配置成车铣复合车床和双主轴数控排刀车床,其结构形式是在拖板上增加一个Y轴及侧铣动力刀头或端面动力头,可满足车削、铣削复合化加工需求。另可在小拖板上增加一个副主轴,并在机床主轴箱侧面固定一个Y轴、副轴刀座及切断刀座,可实现工序的自动交换及二道工序加工,配备自动送料机更可以实现全自动加工。既保持了排刀车床刚性好、切削精度高的特点,又解决了工件一次装夹下的二道工序加工问题。

CK32A3多功能车铣复合车床














动力头刀具(选配)                               ER20

动力头伺服电机功率                              0.75kw

精密C轴分度,动力头满足车削、铣削复合化加工的需求。

高性价比及完善的售后服务。

CK32A3-S多功能车铣复合车床













端面动力头刀具          4把           ER16

侧面动力头刀具          4把           ER16

动力头伺服电机功率                  2KW

单元式主轴结构,转动更平稳。

标准A2-4主轴鼻端,可用于弹簧夹头或液压卡盘。

燕尾加T型槽压刀前后左右移动,排刀更灵活。

CK32A3-B多功能车铣复合车床













副主轴通孔直径                         20mm

副主轴伺服电机功率                       2kw

副主轴最高转速                        4000r/min

主轴与副轴高速旋转同步对接,解决了工作在一次装夹下的而道工序加工问题。

在主轴箱侧面增加一个副轴刀座和切断刀座。

配备自动送料机可实现全自动加工,节省人工。

机床参数

电源

电源额定电压

三相交流380V

冷却系统

切削油用电机功率

0.18kW

电源额定频率

50HZ

冷却箱容量

150L

总输入功率

7.5kW

润滑系统

马达功率

25W

数控系统

BYSK

YZ180

容量

2L

最小设定单位

0.001mm

排刀系统

T型槽¨20*20(4把)

T型槽Φ20(2把)

X轴脉冲当量

0.0005mm

液压系统

液压马达功率

0.75kW



油压压力

3.0Mpa

Z轴脉冲当量

0.001mm

机床尺寸

*宽*高

1780*1480*1860

最大编程尺寸

±9999.999

机床重量

1990kg

切削速度

1--4000mm/min

可选配置

X轴快速进给速度

20000mm/min



副主轴和副刀架

Z轴快速进给速度

20000mm/min

主轴

最大夹紧直径

Φ25mm

主轴

最大棒料直径

Φ32mm

主轴通孔直径

Φ26mm

主轴通孔直径

Φ33mm

主轴转速

0-4000r/min

最大旋转直径

Φ400mm

主轴马达功率

2kW

主轴中心离地面高度

1000mm

行程

副刀架行程

90mm

主轴转速

0-4000r/min

副刀架伺服马达功率

0.75kW

主轴马达功率

4kW/5kW

滑轨形式

直线滑轨

行程

X轴行程

600mm(直径量)

Y轴多功能动力头刀座



动力头

端面

4把

Z轴行程

300mm

侧面

4把

X轴伺服马达功率

1.3KW

功率

2kW



转速

4000r/min

Z轴伺服马达功率

1.3KW

夹头

ER16

滑轨形式

直线导轨

排刀刀具

16*16方刀+20孔刀

5把+4把

机床配置

名称

型号/规格

厂家

系统

BYSK180系统

自制

主轴

32主轴单元

自制

主轴电机

选配


X轴电机

1.3KW绝对值伺服电机

汇川+总线

Z轴电机

1.3KW绝对值伺服电机

汇川+总线

X轴丝杆

537*2510

中国台湾合资

Z轴丝杆

670*3210

中国台湾合资

X轴导轨

HGH30

中国台湾品牌

Z轴导轨

HGH30

中国台湾品牌
