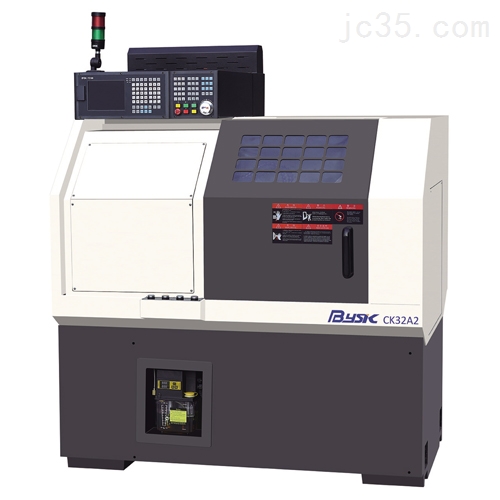

平床身排刀式数控车床

更新日期:2023-11-13

访问次数:6871

简要描述:

CK32A2平床身排刀式数控车床可实现工序的自动交换及二道工序加工,配备自动送料机更可以实现全自动加工。既保持了排刀车床刚性好、切削精度高的特点,又解决了工件一次装夹下的二道工序加工问题。

详细介绍

CK32A2平床身排刀式数控车床,在其基础上可根据零件不同的生产需求。选择配置成车铣复合车床和双主轴排刀式数控车床,其结构形式是在拖板上增加一个Y轴及侧铣动力刀头或端面动力头,可满足车削、铣削复合化加工需求。另可在小拖板上增加一个副主轴,并在机床主轴箱侧面固定一个Y轴、副轴刀座及切断刀座,可实现工序的自动交换及二道工序加工,配备自动送料机更可以实现全自动加工。既保持了排刀式数控车床刚性好、切削精度高的特点,又解决了工件一次装夹下的二道工序加工问题。



1、单元式主轴结构,转动更平稳。
2、标准A2-4主轴鼻端,可用于弹簧夹头或液压卡盘。
3、燕尾加T型槽压刀座可前后左右移动,排刀更灵活。
4、值伺服电机,不会因为停电产生误差。



CK32A2平床身排刀式数控车床可选配置副主轴+Y轴
副主轴通孔直径20mm
副主轴伺服电机功率2000w
副主轴zui高转速4000r/min
1、主轴与副主轴高速旋转同步对接,解决了工件在一次装夹下的二道工序加工问题。
2、在主轴箱侧面增加一个副轴刀座及切断刀座。
3、配备自动送料机可实现全自动加工,节省人工。



CK32A2可选配置车铣复合
动力头刀具 3把 Er20
动力头伺服电机功率 750w
1、精密C轴分度,动力头满足车削、铣削复合化加工的需求。
2、高性价比及完善的售后服务。

机床型号 CK32A2
机床参数 机床配置
电源 电源额定电压 三相交流380V 冷却系统 切削油用电机功率 0.12kw 名称 型号/规格 厂家
电源额定频率 50HZ 冷却箱容量 150L 系统 BYSK150系统 自制
总输入功率 7.5kw 润滑系统 马达功率 25W 主轴 32主轴单元 自制
数控系统 BYSK YZ180 容量 2L 主轴电机 选配
zui小设定单位 0.001mm       X轴电机 850w值伺服电机 安川
X轴脉冲当量 0.0005mm 液压系统 液压马达功率 0.75kw Z轴电机 850w值伺服电机 安川
    油压压力 3.0Mpa X轴丝杆 537*2510 跃尔
Z轴脉冲当量 0.001mm 机床尺寸 长*宽*高 1600*1410*1930 Z轴丝杆 670*3210 跃尔
zui大编程尺寸 ±9999.999 机床重量   X轴导轨 HGH30 上银/银泰
切削速度 1--4000mm/min 可选配置 Z轴导轨 HGH30 上银/银泰
X轴快速进给速度 20000mm/min
    副主轴和副刀架
Z轴快速进给速度 20000mm/min 主轴 zui大夹紧直径 Φ20mm
主轴 zui大棒料直径 Φ32mm 主轴通孔直径 Φ21mm
主轴通孔直径 Φ33mm 主轴转速 0-4000r/min
zui大旋转直径 Φ400mm 主轴马达功率 2kw
主轴中心离地面高度 1000mm 行程 副刀架行程 90mm
主轴转速 0-4000r/min 副刀架伺服马达功率 0.75kw
主轴马达功率 3.7kw/5kw5.5/kw 滑轨形式 直线滑轨
行程 X轴行程 600mm(直径量) 侧铣动力头
    夹头 ER20
Z轴行程 300mm 轴数 3
X轴伺服马达功率 0.85kw 功率 0.75kw
    转速 3000r/min
Z轴伺服马达功率 0.85kw
滑轨形式 直线导轨
